六角螺栓標準件: 就是國家標準將其型式、結構、材料、尺寸、精度等均予以標準化的零件。如螺栓、雙頭螺柱、螺釘、螺母、墊圈,以及鍵、銷、軸承等,由專門廠家進行大批量生產。采用規定表達。在設計時通常根據標準選用,不需要單獨畫零件圖。

常用件: 國家標準對其部分結構及尺寸參數進行了標準化,需采用規定進行表達。如:齒輪。

方頭螺栓的方頭有較大的尺寸和受力表面,便于扳手口卡住或靠住其他零件起止轉作用,常用在比較粗糙的結構上,有時也用于T型槽中,便于螺栓在槽中松動調整位置。見GB8、GB5780~5790等。b)鉸制孔用螺栓:使用時將螺栓緊密鑲?cè)脬q制孔內,以防止工件錯位,見GB27等。c)止轉螺栓:有方頸、帶榫之分,見GB12~15等;d)特殊用途螺栓:包括T型槽用螺栓、活節螺栓和地腳螺栓。

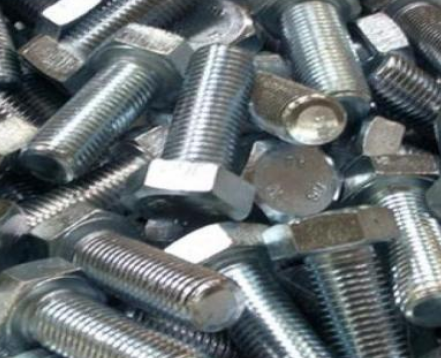

六角螺栓標準

二、1、 品種的選擇原則:

⑴從加工、裝配的工作效率考慮,在同一機械或工程內,應盡量減少使用標準件的品種。

⑵從經濟性考慮,應優先選用商品標準件品種。

⑶根據標準件預期的使用要求,按型式、機械性能、精度和螺紋等方面確定選用品種。

此熱處理的特點是硬度內外都比較均勻。同一材料做熱處理時,硬度越高,韌性越差。所以需要有安全匹配,在滿足硬度的同時,韌性同樣有保證。2、滲碳熱處理:自攻釘類螺絲基本都需要此處理,特點是表面非常硬,而芯部比較軟;因?yàn)樾枰ミM(jìn)堅硬的鐵板。自攻釘類風險較高,比如自攻釘經常碰到斷頭,其可能的原因有:①氫脆;②硬度太高或太低招致扭斷;③十字槽太深;④頭部太薄;⑤頭頸結合部無R角導致應力集中;⑥操作不規范;等。

三、 確定類別:標準緊固件共分十大類,選用時應按標準緊固件的使用場合和其使用功能進行確定

①螺栓:螺栓一般與螺母(通常再加一個墊圈或兩個墊圈)相配,用于起連接和緊固作用的場合。

②螺母:螺母與螺栓相配使用。

③螺釘:螺釘通常是單獨(有時加墊圈)使用,一般起緊固或緊定作用。

④螺柱:螺柱一般為兩端都帶有螺紋(單頭螺柱為單端帶螺紋),通常將一頭羅紋牢固擰入部件機體中,另一端與螺母相配,起連接和緊固的作用,但在很大程度上還具有定距的作用。

在螺栓全部擰緊后,彈性環段就迫使頂段螺紋緊緊咬住螺栓螺紋從而達到防松目的。

(2)高溫自鎖螺帽及鎖緊原理型號:AN363這兩種自鎖螺母都是在擰緊后收口脹開,靠彈性鎖緊。它們可以多次重復使用,由于其制造工藝較為簡單,所以這兩種自鎖螺母在飛機上的應用日益廣泛。

(3)自鎖螺帽的應用應用:固定減摩軸承、操縱系統的滑輪、發動機搖臂箱口蓋、排氣管注意事項:

1、飛機使用自鎖螺帽有限制,應符合要求;

2、低溫自鎖螺帽使用環境溫度T《2500F;

3、自鎖螺帽擰進螺栓時,要有足夠深度;

4、承受轉動力矩的螺栓不能用自鎖螺帽
